Cara Membuat Sensor Getaran dan LCD / Vibration Sensor and LCD di Arduino IDE

Add a comment

Pengertian

Sensor Getaran merupakan sensor untuk mendeteksi ada atau tidaknya getaran pada suatu tempat. Sensor ini bisa digunakan untuk mendeteksi Gempa Bumi dan Longsor

Alat dan Bahan

– Arduino UNO Board

– Vibration Sensor

– LCD 16×2 & I2C

– Cable Jumper

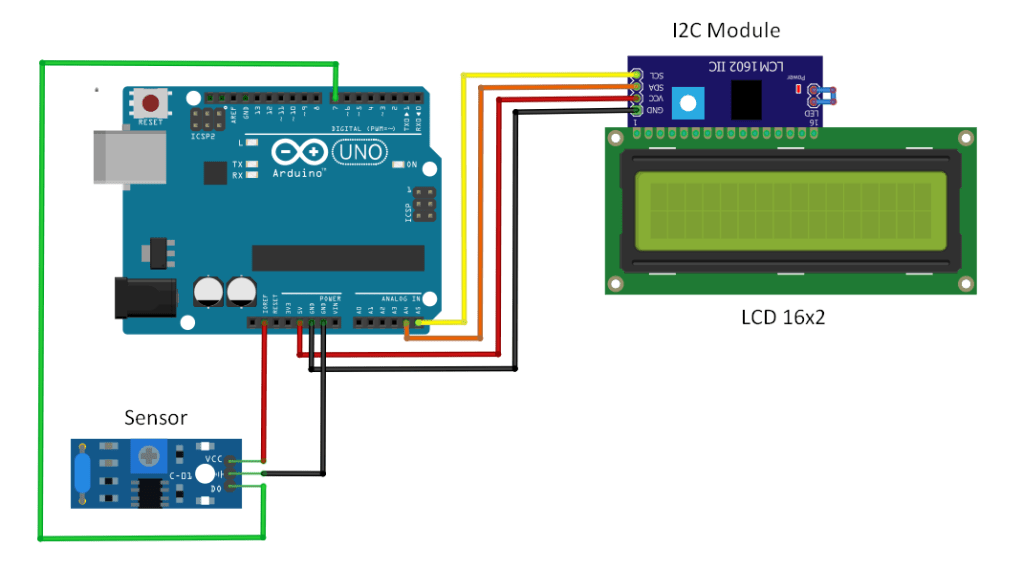

Langkah-Langkah

1. Sambungkan kabel Vibration Sensor VCC ke 5V pada Arduino UNO Board

2. Sambungkan kabel Vibration Sensor Negatif (-) ke GND pada Arduino UNO Board

3. Sambungkan kabel Vibration DO ke Digital 7 pad Arduino UNO Board

4. Sambungkan kabel I2C Module GND ke GND pada Arduino UNO Board

5. Sambungkan kabel I2C Module VCC ke 5V pada Arduino UNO Board

6. Sambungkan kabel I2C Module SDA ke A4 pada Arduino UNO Board

7. Sambungkan kabel I2C Module SCL ke A5 pada Arduino UNO Board

Kode

#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
  lcd.init();
  lcd.backlight();
  Serial.begin(9600);
}

void loop() {
  int value = digitalRead(7);
  lcd.setCursor(0, 0);
  lcd.print("Status Getaran :");
  lcd.setCursor(0, 1);
  lcd.print("");

  if (value == 0) {
    lcd.print("Terdeteksi      ");
  }
  else if (value == 1) {
    lcd.print("Tidak Terdeteksi");
  }
}

Sekian dari saya. Semoga apa yang saya sampaikan dapat bermanfaat bagi kita semua. Apabila terdapat kekurangan dalam penulisan Artikel ini saya mohon maaf. Sampai jumpa pada Artikel saya selanjutnya
